Piec zewnętrzny ogrzewa wodę w balii bez pompy: chłodniejsza woda wpływa do pieca dolnym przyłączem, ogrzana wraca do balii górnym. Taki obieg działa tylko wtedy, gdy piec stoi tam, gdzie przewiduje plan montażu, przewód powrotny lekko wznosi się w stronę balii, a wszystkie połączenia są szczelne. Poniżej wyjaśniamy, jak działa ten obieg i co sprawdzić przed pierwszym rozpaleniem.
W skrócie: dolne przyłącze = zimna woda z balii do pieca; górne przyłącze = ciepła woda z pieca do balii, z lekkim spadkiem w stronę pieca (czyli wzniosem w stronę balii). Piec rozpalaj dopiero wtedy, gdy balia, piec i przewody są całkowicie wypełnione wodą. Jeśli woda nie krąży, przerwij palenie.
Dlaczego woda krąży bez pompy?
Obieg opiera się na naturalnej konwekcji, nazywanej też termosyfonem. Zimna woda jest cięższa, więc z dolnej części balii spływa do wymiennika ciepła w piecu. Ogrzana w piecu woda staje się lżejsza, unosi się do górnego wylotu i wraca do balii. Jej miejsce zajmuje kolejna porcja chłodnej wody i obieg trwa tak długo, jak długo w piecu pali się ogień.
Zasada jest prosta, ale bardzo czuła na geometrię instalacji. Źle poprowadzony przewód, piec ustawiony zbyt daleko albo powietrze w obiegu potrafią spowolnić krążenie wody lub całkowicie je zatrzymać. Dlatego przy piecu zewnętrznym nie ma miejsca na improwizację.
Dwa przyłącza pieca: nie zamieniaj kierunku przepływu
| Przyłącze | Kierunek przepływu | Na co uważać |
|---|---|---|
| Dolne | chłodna woda z balii do pieca | przepływ nie może być niczym zablokowany ani zdławiony |
| Górne | ciepła woda z pieca do balii | przewód musi lekko wznosić się w stronę balii, bez odcinków opadających |
Zamiana przyłączy albo przewód górny, który po drodze opada, sprawia, że ciepła woda nie ma jak wypłynąć z pieca. Jeśli dopiero wybierasz rodzaj ogrzewania, porównanie pieca wewnętrznego, zewnętrznego i grzałki znajdziesz w poradniku jak ogrzewać balię ogrodową.

Trzy zasady poprawnego podłączenia
1. Ustaw piec zgodnie z planem montażu
Odległość pieca od balii, długość i średnica przewodów oraz wysokość przyłączy muszą odpowiadać planowi dla Twojego modelu balii i pieca. Nie przenoś wymiarów z innej instalacji ani z filmu w internecie. Jeśli warunki na miejscu wymagają innego ustawienia pieca, zatrzymaj montaż i skontaktuj się z nami. Dodanie pompy obiegowej „na próbę” nie jest dobrym rozwiązaniem: zmienia sposób pracy całego obiegu i musi być uzgodnione dla danego zestawu.
2. Poprowadź przewód górny z lekkim wzniosem w stronę balii
Ciepła woda sama unosi się do góry. Lekki wznios przewodu od górnego przyłącza pieca do balii pomaga jej spłynąć do balii. Przewód poziomy albo opadający może spowolnić obieg tak bardzo, że ciepła woda zostaje w piecu.
3. Uszczelnij i dokręć każde połączenie
Węże, złączki i opaski muszą być dobrze zamocowane i szczelne. Nawet mały wyciek albo zasysane powietrze zaburza krążenie wody i obniża sprawność ogrzewania. Połączenia sprawdzaj na zimnej instalacji: poprawka przed rozpaleniem jest prosta, w trakcie grzania jest niebezpieczna.
Co się dzieje, gdy piec jest źle podłączony?
- Obieg się zatrzymuje. Woda w balii pozostaje chłodna, a w piecu robi się coraz goręcej.
- Balia grzeje się bardzo wolno i nierówno. Ciepło z pieca nie trafia do balii albo trafia tylko częściowo.
- Rośnie ciśnienie w piecu. Jeśli ciepła woda nie może opuścić wymiennika, gromadzi się w nim. Instalacji bez swobodnego obiegu nie wolno używać, dopóki problem nie zostanie usunięty.
Kontrola przed pierwszym rozpaleniem
- Napełnienie: balia jest napełniona wodą do poziomu z instrukcji, a piec i przewody są całkowicie wypełnione wodą i odpowietrzone. Pełna balia nie oznacza jeszcze, że woda jest w piecu.
- Dolne przyłącze: woda z balii swobodnie dopływa do dolnego przyłącza pieca.
- Górne przyłącze: przewód powrotny prowadzi do balii z lekkim wzniosem, bez opadających odcinków.
- Geometria: odległość, długości, średnice i wysokości odpowiadają planowi montażu Twojego zestawu.
- Połączenia: węże, złączki i opaski są dokręcone i suche.
- Otoczenie: przed drzwiczkami jest wolne miejsce do dokładania drewna, a komin odprowadza dym z dala od kąpiących się.
Jeśli po rozpaleniu woda nie krąży, nie dokładaj drewna. Pozwól ogniowi wygasnąć zgodnie z instrukcją pieca, trzymaj się z dala od gorących powierzchni i sprawdź instalację dopiero po ostygnięciu. Podczas grzania nie odłączaj, nie dokręcaj i nie przestawiaj przewodów.
Jeśli pod piecem pojawia się ciemny płyn, przeczytaj poradnik brązowa ciecz pod piecem: sam kolor nie mówi, czy to wyciek, czy skroplona para.

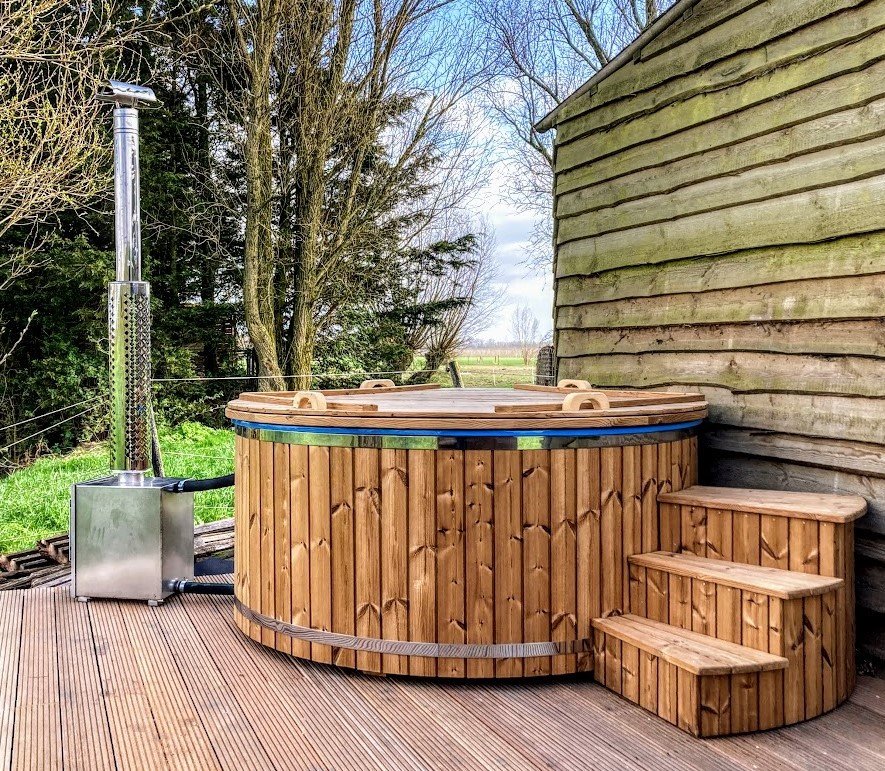

Balia przygotowana do pieca zewnętrznego
Podłączenie jest najprostsze, gdy balia, przepusty w jej ścianie i piec pochodzą z jednego zestawu. Przykładem jest TimberIN Nordic™ External Comfort z piecem ustawionym obok balii. Sam piec znajdziesz na stronie piec do balii, a wszystkie modele z ogrzewaniem drewnem w kategorii balia ogrodowa z piecem.
Najczęstsze pytania
Które przyłącze pieca jest dolne, a które górne?
Dolnym przyłączem chłodna woda z balii wpływa do pieca, górnym ogrzana woda wraca do balii. Zamiana przyłączy zatrzymuje obieg.
Dlaczego przewód górny musi wznosić się w stronę balii?
Bo ciepła woda sama unosi się do góry. Lekki wznios pomaga jej wrócić do balii i podtrzymuje naturalny obieg.
Jak daleko od balii może stać piec zewnętrzny?
Tak daleko, jak przewiduje plan montażu Twojego modelu, razem z długością i średnicą przewodów. Nie przenoś wymiarów z innej instalacji i nie dodawaj pompy bez uzgodnienia z nami.
Czy mały wyciek może pogorszyć grzanie?
Tak. Wyciek albo zasysane powietrze zaburza krążenie wody i obniża sprawność obiegu, dlatego połączenia muszą być szczelne.
Po czym poznać, że piec jest źle podłączony?
Woda w balii grzeje się bardzo wolno albo wcale, a piec szybko robi się bardzo gorący. Przerwij wtedy palenie i sprawdź instalację po ostygnięciu.
